HIMAWARI Lineup太陽光採光システム「ひまわり」製品ラインナップ

従来は難しかった室内、地下への採光が光ファイバー方式なので、簡単に施工できます。
「ひまわり」システムは、集光面積および接続可能な光ケーブル本数別に集光機のタイプを各種用意しています。

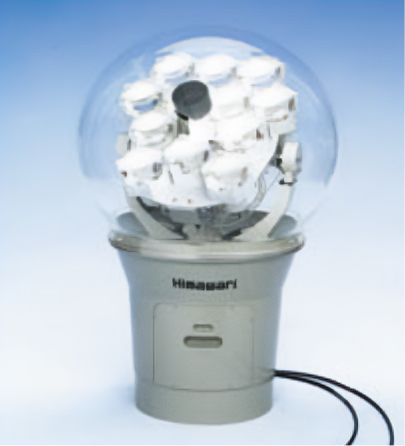

12眼「ひまわり」集光機 (XD-50S/12AS型)

12枚のレンズを透明なアクリルドームでカバーしています。
6芯バンドルケーブルを2本まで接続することができます。

レンズ枚数 12
レンズサイズ[mmφ] 95
受光面積[cm2] 851
ドーム径[mmφ] 520
高さ[mm] 810
重量[kg] 14
ケーブル本数
全光束[lm] 3,840
供給電圧 AC100V
消費電力 2W

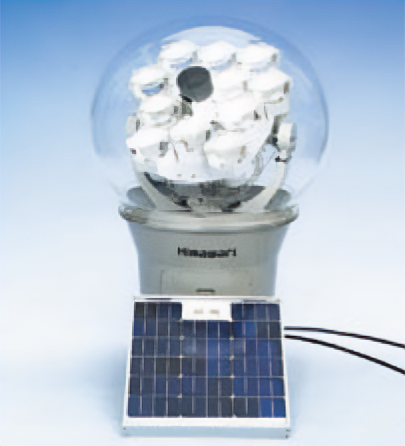

12眼「ひまわり」集光機 (XD-50S/12AS・BS型)

太陽電池駆動タイプです。
12枚のレンズを透明なアクリルドームでカバーしています。
6芯バンドルケーブルを2本まで接続することができます。

レンズ枚数 12
レンズサイズ[mmφ] 95
受光面積[cm2] 851
ドーム径[mmφ] 520
高さ[mm] 810
重量[kg] 17
ケーブル本数
全光束[lm] 3,840
供給電圧 -
消費電力 -

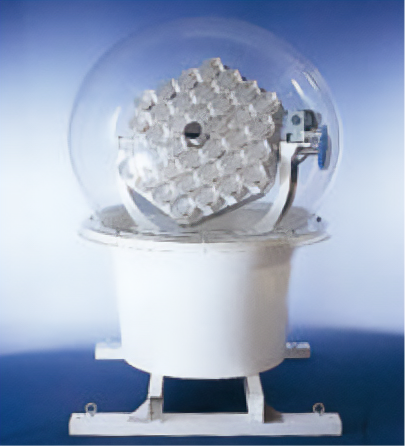

36眼「ひまわり」集光機 (XD-100S/36AS型)

36枚のレンズを透明なアクリルドームでカバーしています。
6芯バンドルケーブルを6本まで接続することができます。
(※写真の機種はフレネルレンズ仕様です)

レンズ枚数 36
レンズサイズ[mmφ] 95
受光面積[cm2] 2,552
ドーム径[mmφ] 1000
高さ[mm] 1,475
重量[kg] 88
ケーブル本数
全光束[lm] 11,520
供給電圧 AC100V
消費電力 5W

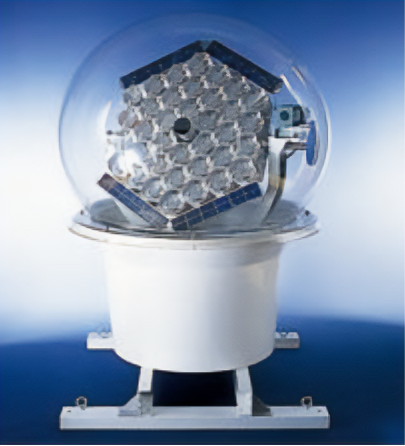

36眼「ひまわり」集光機 (XD-100S/36AS・BS型)

太陽電池駆動タイプです。
36枚のレンズを透明なアクリルドームでカバーしています。
6芯バンドルケーブルを6本まで接続することができます。
(※写真の機種はフレネルレンズ仕様です)

レンズ枚数 36
レンズサイズ[mmφ] 95
受光面積[cm2] 2,552
ドーム径[mmφ] 1000
高さ[mm] 1,475
重量[kg] 90
ケーブル本数
全光束[lm] 11,520
供給電圧 -
消費電力 -
